JHQ-C型鋼板型聚氨酯緩沖器
產品介紹
JHQ-C型鋼板底托型聚氨酯緩沖器主要型號有：JHQ-C-1、JHQ-C-2、JHQ-C-3、JHQ-C-4、JHQ-C-5、JHQ-C-6、JHQ-C-7、JHQ-C-8、JHQ-C-9、JHQ-C-10、JHQ-C-11、JHQ-C-12、JHQ-C-13、JHQ-C-14、JHQ-C-15、JHQ-C-16、JHQ-C-17、JHQ-C-18、JHQ-C-19、JHQ-C-20、JHQ-C-21、JHQ-C-22、JHQ-C-23、JHQ-C-24、JHQ-C-25、JHQ-C-26、JHQ-C-27、JHQ-C-28、JHQ-C-29、JHQ-C-30等型號規格，緩沖器在起重機上面屬于大小車行走軌道末端的安全保護裝置，緩沖器的功能是在設備運行中吸收碰撞所產生的沖擊力，從而有效的保護起重機由于碰撞導致的設備損壞和安全事故。此外，聚氨酯緩沖器適用于單雙梁橋式起重機（天車、吊機、行車、行吊）、門式起重機（龍門吊）、電動地平車以及冶金、礦山、鐵路、港口、船舶、汽車、衡器、大型機械設備等領域。
JHQ-C型鋼板底托型聚氨酯緩沖器生產廠家還為用戶提供JHQ-A型螺柱型、JHQ-B壓板型等型號系列聚氨酯緩沖器和液氣緩沖器、阻尼緩沖器、液壓緩沖器、彈簧緩沖器、電梯緩沖器、澆筑膠彈性體緩沖器、復合型緩沖器、橡膠緩沖器、單梁起重機/電動葫蘆碰頭等緩沖器產品的設計制造（定制配套）和半成品配件批發零售、安裝修理維修等服務，更多國標/非標/專用/新型緩沖器廠家品牌、型號規格、材質、技術參數、安裝尺寸圖紙、批發價格請咨詢客服。
產品說明
- 鋼板型聚氨酯緩沖器
- 起重緩沖器/防撞膠/碰頭
- JHQ-C型
- 起重安全保護裝置
- 河南新鄉
- 可非標定制
- 聚氨酯
- 部分現貨
- 3~10天
- 全國
- 自提/代辦貨運
- 安裝另計
產品圖冊
相關參數

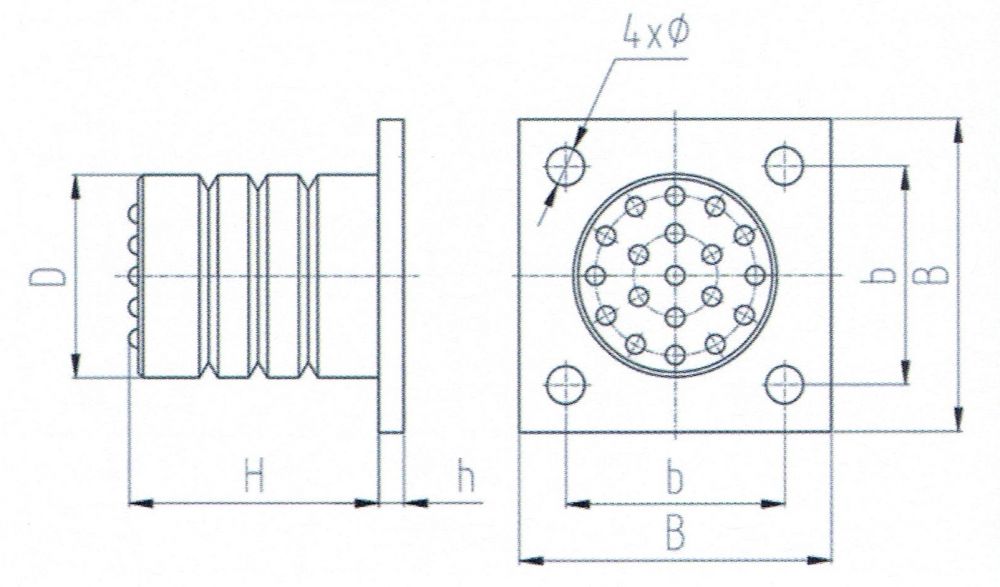

JHQ-C型鋼板底托型聚氨酯緩沖器外形尺寸圖
JHQ-C型鋼板底托型聚氨酯緩沖器技術參數與外形尺寸表
| 序號 | 型號 | D mm | H mm | h mm | B mm | b mm | φ mm | 緩沖容量 Kn.m | 緩沖行程 mm | 緩沖力 Kn |
| 1 | JHQ-C-1 | 65 | 80 | 8 | 100 | 70 | 12 | 0.265 | 60 | 28 |
| 2 | JHQ-C-2 | 80 | 80 | 8 | 115 | 85 | 12 | 0.400 | 60 | 42 |
| 3 | JHQ-C-3 | 80 | 100 | 8 | 115 | 85 | 12 | 0.502 | 75 | 42 |
| 4 | JHQ-C-4 | 100 | 80 | 8 | 130 | 100 | 14 | 0.63 | 60 | 66 |
| 5 | JHQ-C-5 | 100 | 100 | 8 | 130 | 100 | 14 | 0.79 | 75 | 66 |
| 6 | JHQ-C-6 | 100 | 125 | 8 | 130 | 100 | 14 | 0.98 | 94 | 66 |
| 7 | JHQ-C-7 | 125 | 100 | 10 | 165 | 130 | 14 | 1.23 | 75 | 103 |
| 8 | JHQ-C-8 | 125 | 125 | 10 | 165 | 130 | 14 | 1.53 | 94 | 103 |
| 9 | JHQ-C-9 | 125 | 160 | 10 | 165 | 130 | 14 | 1.96 | 120 | 103 |
| 10 | JHQ-C-10 | 160 | 125 | 10 | 200 | 160 | 18 | 2.51 | 94 | 169 |
| 11 | JHQ-C-11 | 160 | 160 | 10 | 200 | 160 | 18 | 3.13 | 120 | 169 |
| 12 | JHQ-C-12 | 160 | 200 | 10 | 200 | 160 | 18 | 4.02 | 150 | 169 |
| 13 | JHQ-C-13 | 200 | 160 | 12 | 250 | 200 | 18 | 5.02 | 120 | 265 |
| 14 | JHQ-C-14 | 200 | 200 | 12 | 250 | 200 | 18 | 6.28 | 150 | 265 |
| 15 | JHQ-C-15 | 200 | 250 | 12 | 250 | 200 | 18 | 7.85 | 188 | 265 |
| 16 | JHQ-C-16 | 250 | 200 | 12 | 320 | 250 | 22 | 9.81 | 150 | 414 |
| 17 | JHQ-C-17 | 250 | 250 | 12 | 320 | 250 | 22 | 12.27 | 188 | 414 |
| 18 | JHQ-C-18 | 250 | 320 | 12 | 320 | 250 | 22 | 15.70 | 240 | 414 |
| 19 | JHQ-C-19 | 320 | 250 | 14 | 400 | 315 | 22 | 20.10 | 188 | 675 |
| 20 | JHQ-C-20 | 320 | 320 | 14 | 400 | 315 | 22 | 25.73 | 240 | 675 |
| 21 | JHQ-C-21 | 320 | 400 | 14 | 400 | 315 | 22 | 32.15 | 300 | 675 |
| 22 | JHQ-C-22 | 320 | 450 | 14 | 400 | 315 | 22 | 36.17 | 337 | 675 |
| 23 | JHQ-C-23 | 400 | 300 | 14 | 460 | 370 | 22 | 37.70 | 225 | 1054 |
| 24 | JHQ-C-24 | 400 | 450 | 14 | 460 | 370 | 22 | 56.50 | 337 | 1054 |
| 25 | JHQ-C-25 | 430 | 450 | 14 | 460 | 370 | 22 | 65.30 | 337 | 1218 |
| 26 | JHQ-C-26 | 430 | 480 | 14 | 460 | 370 | 22 | 69.70 | 360 | 1218 |
| 27 | JHQ-C-27 | 430 | 500 | 14 | 460 | 370 | 22 | 72.60 | 375 | 1218 |
| 28 | JHQ-C-28 | 500 | 450 | 14 | 640 | 500 | 24 | 88.30 | 337 | 1647 |
| 29 | JHQ-C-29 | 500 | 500 | 14 | 640 | 500 | 24 | 98.10 | 375 | 1647 |
| 30 | JHQ-C-30 | 500 | 620 | 14 | 640 | 500 | 24 | 121.50 | 465 | 1647 |
聚氨酯緩沖器產品簡介
*應用范圍：
聚氨酷緩沖器是利用聚氨酷材料特殊的微孔氣泡結構來吸能緩沖，在受沖擊過程中相當于一個帶有多氣囊阻尼的彈簧。該產品是一種比較理想的緩沖裝置。安裝在碰撞比較頻繁的各種機械設備上，從而保證了設備正常運轉，減少了因碰撞造成的設備、人員事故。保證了安全生產。適用于冶金、礦山、鐵路、港口、船舶、汽車、衡器、大型機械設備等領域。
*性能要求：
1.緩沖容量應不低于JB/T 10833-2017《起重機用聚氨酷緩沖器》的規定；
2.緩沖力應符合JB/T 10833-2017《起重機用聚氨酷緩沖器》的規定，允差為10%；
3.緩沖行程應符合JB/T 10833-2017《起重機用聚氨酷緩沖器》的規定，允差為土5%；
4.回復率應不小于95%；
5.材料性能應符合JB/T 10833-2008《起重機用聚氨酷緩沖器》中相應規定；
6.螺柱型緩沖器的螺柱，應不低于螺紋性能等級4.6級，壓板型和法蘭盤型緩沖器的底座材質，應不低于GB/T 700中 Q235鋼。
JB/T 10833-2017《起重機用聚氨酯緩沖器》材料性能表
| 項目 | 指標 | 執行標準 |
| 密度 g/cm3 | 0.50-0.65 | GB/T 6343 |
| 硬度(邵氏A) | 60-80 | GB/T 2411 |
| 50%壓縮強度MPa | 1.0-2.5 | GB/T 1041 |
| 扯斷伸長率(%) | ≥520 | GB/T 528 |
| 斷裂拉伸強度MPa | ≥25 |
*外觀要求：
1.緩沖器的外部表面應光滑，無明顯收縮、裂紋、飛邊、毛刺等缺陷；
2.涂裝前，壓板和法蘭盤應按GB/T 8923的規定進行表面除銹處理，處理后的鋼材表面應不低于St二級(手工除銹)的要求。底座部分做噴漆處理；
3.色漆和漆膜的劃格實驗應符合GB/T 9268中的二級要求。
*環境條件：
1.環境溫度-20℃~+55℃；
2.環境相對濕度:不大于90%；
3.不適合在強酸、強堿環境下工作；
4.不宜常年在高溫高濕條件下使用。
*性能特點：
1.重量輕、安裝簡單、無需維修、緩沖效果好；
2.耐沖擊、抗壓性能好，耐腐蝕性好；
3.緩沖過程中無噪音、無火花、防爆性好，安全可靠、使用平穩。
