YSE型系列實心轉子軟啟動制動電機
產品介紹
YSE系列實心轉子軟起動三相異步電動機是根據起重機械工作需要特殊設計的新型制動電機。主要應用于各種起重工程的行走裝置驅動動力，具有同類產品體積最小化、結構最簡單、節能最明顯、維護最方便的一種緩沖馬達。YSE系列電機的功率等級，安裝尺寸與起重機原配套的錐形轉子電動機相同可直接互換。具有緩沖效果的電動機，大大延長了電機及相關機械傳動機構的使用壽命。 電機啟動電流小，適應頻繁啟動，節電效果明顯，較小的電流可延長交流接觸器的使用壽命。
廠家提供YSE系列實心轉子軟起動三相異步電動機設計制造（定制）和電機配件批發零售、安裝修理維修等服務，更多國標/非標/專用起重電機廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
產品說明
- 實心轉子軟啟動制動電機
- 起重電機/馬達
- YSE
- 新型制動電機
- 河南新鄉
- 承接非標定制
- 三相交流380V-50Hz
- 部分現貨
- 無
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

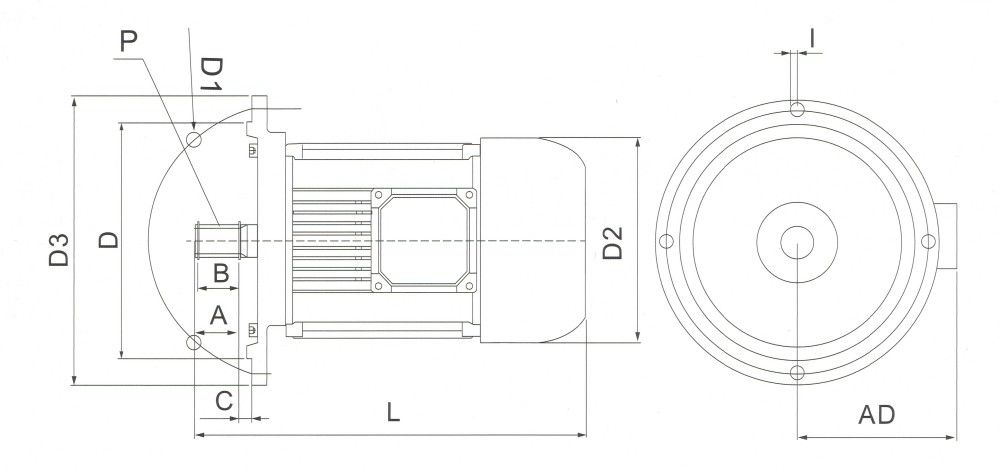

YSE系列實心轉子軟啟動制動電機產品外形圖（大盤）
YSE系列實心轉子軟啟動制動電機外形及安裝尺寸表（大盤）
| 型號 | 對應功率 (Kw) | 尺寸（mm） | ||||||||||
| D | D1 | D2 | D3 | A | B | C | L | 1 | AD | P | ||
| YSE-4 | 0.8 | Φ180 | Φ200 | Φ156 | Φ220 | 34 | 30 | 14 | 308 | 4-Φ11 | 115 | 6D-25d9x22b12x6c11 |
| YSE-4 | 1.5 | Φ180 | Φ200 | Φ166 | Φ220 | 34 | 30 | 14 | 346 | 4-Φ11 | 122 | 6D-25d9x22b12x6c11 |
| YSE-4 | 2.2 | Φ250 | Φ285 | Φ196 | Φ333 | 34 | 30 | 14 | 365 | 4-Φ13.5 | 6D-25d9x22b12x6c11 | |

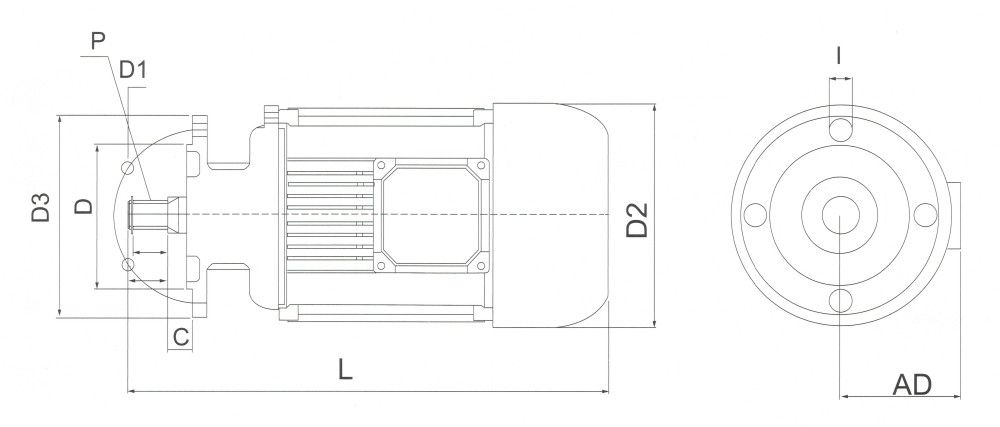

YSE系列實心轉子軟啟動制動電機產品外形圖（小盤）
YSE系列實心轉子軟啟動制動電機外形及安裝尺寸表（小盤）
| 型號 | 對應功率 (Kw) | 尺寸（mm） | ||||||||||
| D | D1 | D2 | D3 | A | B | C | L | 1 | AD | P | ||
| YSE-4 | 0.8 | Φ100 | Φ120 | Φ156 | Φ140 | 28 | 24 | 20 | 343 | 4-Φ9 | 115 | 6D-20d9x16b12x4c11 |
| YSE-4 | 1.5 | Φ100 | Φ120 | Φ166 | Φ140 | 28 | 24 | 20 | 370 | 4-Φ9 | 122 | 6D-20d9x16b12x4c11 |
| YSE-4 | 2.2 | Φ180 | Φ200 | Φ196 | Φ220 | 34 | 30 | 14 | 413 | 4-Φ12 | 134 | 6D-25d9x22b12x6c11 |
| YSE-4 | 3.0 | Φ180 | Φ200 | Φ196 | Φ220 | 34 | 30 | 14 | 413 | 4-Φ12 | ||
| Φ180 | Φ215 | Φ196 | Φ250 | 34 | 30 | 14 | 413 | 4-Φ15 | ||||
| Φ180 | Φ215 | Φ196 | Φ250 | 34 | 30 | 14 | 413 | 4-Φ15 | 6D-28d9x23b12x6c11 | |||
YSE系列實心轉子軟啟動制動電機主要技術參數表
| 型號 | 對應 功率 kW | 電壓 V | 額定 轉速 r/min | 額定 電流 A | 功率 因數 COSΦ | 效率 % | 起動 電流 A | 轉矩 | 彈簧工 作壓力 (N) | 制動力 矩N.m | 接法 |
| YSE-4 | 0.8 | 380 | 1200 | 4.5 | 0.72 | 70 | 13 | 8 | 143 | 5-10 | Y |
| YSE-4 | 1.5 | 380 | 1200 | 5.1 | 0.72 | 70 | 15 | 16 | 143 | 5-10 | Y |
| YSE-4 | 2.2 | 380 | 1200 | 6.5 | 0.74 | 73 | 30 | 24 | 320 | 10-18 | Y |
| YSE-4 | 3.0 | 380 | 1200 | 8.3 | 0.77 | 79 | 45 | 30 | 320 | 10-18 | Y |
