MH型電動葫蘆單梁門式起重機（箱梁式）
產品介紹
MH型電動葫蘆單梁門式起重機（箱梁式）又稱MH型單梁龍門吊，它與CD、MD等型號的電動葫蘆配套使用，是一種有軌運行的中小型起重機，起重量有：1、2、3、5、10、16、20噸（T），適用跨度12-30米，工作環境-20℃~+40°C內。
本產品為一般用途起重機，另有MH型上包下花電動葫蘆門式起重機、MH型箱梁式電動葫蘆門式起重機、MHE型雙電動葫蘆門式起重機、BMH型半腿電動葫蘆門式起重機、MHY型冶金耐高溫電動葫蘆門式起重機等，多用于露天場所及倉庫的裝卸或抓取物料，本產品有地面操縱和室內操縱兩種形式。
MH型電動葫蘆門式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、冶金耐高溫、歐式新型（低凈空）等國標/非標/專用電動葫蘆單梁起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
產品說明
- 電動葫蘆單梁門式起重機
- 龍門吊/門機
- MH
- 單梁門式
- 河南新鄉
- 可非標設計制作
- 三相交流380V-50Hz
- 定制生產
- 15~20天
- 無
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

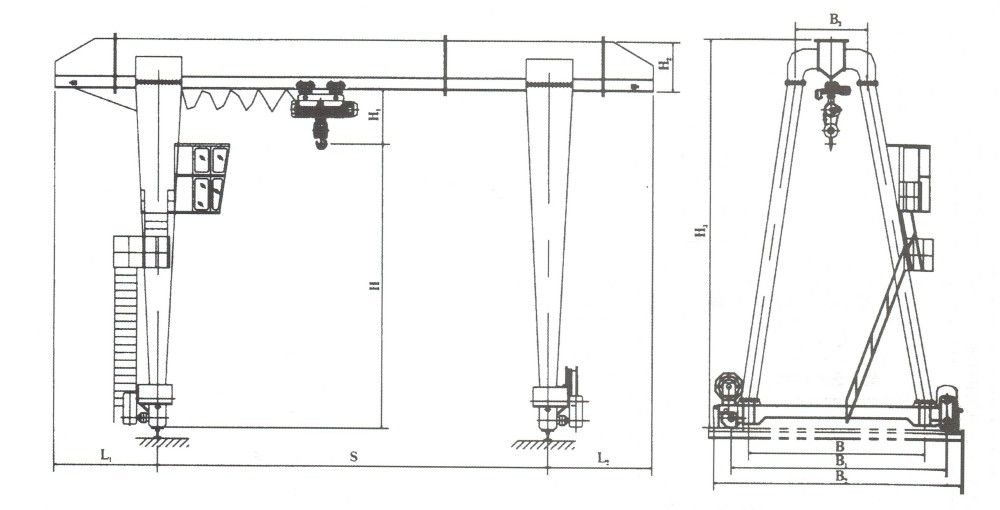

MH型電動葫蘆門式起重機外形尺寸圖（箱梁式）
MH型3噸電動葫蘆門式起重機外形尺寸圖（箱梁式）
| 起重量 | t | 3 | ||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | |||||
| 起升高度 | m | 6/9 | ||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||
| 司機室 | 20/30/45 | |||||||||
| 電動機 | 地面 | YSE802-4/0.8x2 | YSE90L-4/1.5x2 | |||||||
| 司機室 | ZDR100-4/1.5x2 | ZDR112L1-4/ 2.1x2 | ||||||||
| 減速器 | LD驅動裝置 | |||||||||
| 車輪直徑 | mm | Φ270 | ||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | ||||||||
| 起升速度 | m/min | 8 0.8/8 | ||||||||
| 運行速度 | m/min | 20 | ||||||||
| 電動機 | 起升 | ZD141-4/4.5 ZDS10.4/4.5 | ||||||||
| 運行 | ZDY 12-4/0.4 | |||||||||
| 工作級別 | A3 | |||||||||
| 薦用鋼軌 | P24 P38 | |||||||||
| 電源 | 三相交流380V 50HZ | |||||||||
| 起重機重量 | 地面 | Kg | 6646/8646 | 7430/9430 | 10163/ 12163 | 11931/ 13931 | ||||
| 司機室 | Kg | 6996/8996 | 7780/9780 | 10513/ 12513 | 12281/ 14281 | |||||
| 最大輪壓 | KN | 37/42 | 40/46 | 44/50 | 48/54 | |||||
| 基本尺寸 | L1 | mm | 2000 | 3000 | 4000 | 5000 | ||||
| L2 | mm | 2000 | 3000 | 4000 | 5000 | |||||
| H1 | mm | 960 | ||||||||
| H2 | mm | 650 | 700 | 800 | 900 | |||||
| H3 | mm | 7635/ 10635 | 7685/ 10685 | 7785/ 10785 | 7885/ 10885 | |||||
| B | mm | 4500/5500 | 5500/6500 | |||||||
| B1 | mm | 5000/6000 | 6000/7000 | |||||||
| B2 | mm | 5400/6400 | 6500/7500 | |||||||
| B3 | mm | 1500 | ||||||||
MH型5噸電動葫蘆門式起重機外形尺寸圖（箱梁式）
| 起重量 | t | 5 | |||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | |||||||
| 起升高度 | m | 6/9 | |||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | |||||||||
| 司機室 | 20/30 | ||||||||||||
| 電動機 | 地面 | YSE802-4/0.8x2 | YZR132M1-6/2.5x2 | ||||||||||
| 司機室 | ZDR100-4/1.5x2 | ||||||||||||
| 減速器 | LD驅動裝置 | ZSC600 | |||||||||||
| 車輪直徑 | mm | Φ300 | Φ500 | ||||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | |||||||||||
| 起升速度 | m/min | 8 0.8/8 | |||||||||||
| 運行速度 | m/min | 20 | |||||||||||
| 電動機 | 起升 | ZD141-4/7.5 ZDS10.8/7.5 | |||||||||||
| 運行 | ZDY1 21-4/0.8 | ||||||||||||
| 工作級別 | A3 | ||||||||||||
| 薦用鋼軌 | P24 | P38 | |||||||||||
| 電源 | 三相交流380V 50HZ | ||||||||||||
| 起重機重量 | 地面 | Kg | 8234/ 10234 | 11271/ 13271 | 13170/ 15170 | 1780 19830 | |||||||
| 司機室 | Kg | 8584/ 10584 | 11620/ 13620 | 13520/ 15520 | 18181/ 20180 | 25500 | |||||||
| 最大輪壓 | KN | 54/59 | 62/67 | 70/75 | 78/83 | 96 | |||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | ||||||
| L2 | mm | ||||||||||||
| H1 | mm | 1160 | |||||||||||
| H2 | mm | 800 | 900 | 1000 | 1150 | 1300 | |||||||
| H3 | mm | 760/10960 | 8060/ 11060 | 8160/ 11160 | 8310/ 11310 | 11460 | |||||||
| B | mm | 4500/5500 | 5500/6500 | ||||||||||
| B1 | mm | 5500/6500 | 6500/7500 | ||||||||||
| B2 | mm | 6000/7000 | 7100/8100 | ||||||||||
| B3 | mm | 1500 | |||||||||||
MH型10噸電動葫蘆門式起重機外形尺寸圖（箱梁式）
| 起重量 | t | 10 | ||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||||||
| 起升高度 | m | 6/9 | ||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||
| 司機室 | 20/30 | |||||||||||
| 電動機 | 地面 | YSE90L-4/1.5x2 | ||||||||||
| 司機室 | ZDR112L1-4/2.1x2 | YZR132M2-6/4x2 | ||||||||||
| 減速器 | LD驅動裝置 | ZSC600 | ||||||||||
| 車輪直徑 | mm | Φ400 | Φ600 | |||||||||
| 電 動 葫 蘆 | 型號 | CD1 MD1 | ||||||||||
| 起升速度 | m/min | 7 0.7/7 | ||||||||||
| 運行速度 | m/min | 20 | ||||||||||
| 電動機 | 起升 | ZD151-4/13 ZDS11.5/4.5 | ||||||||||
| 運行 | ZDY21-4/0.8x2 | |||||||||||
| 工作級別 | A3 | |||||||||||
| 薦用鋼軌 | P38 | P43 | ||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||
| 起重機重量 | 地面 | Kg | 12238/ 14238 | 15059/ 17059 | 17423/ 19423 | 21120/ 23120 | 32700 | |||||
| 司機室 | Kg | 12750/ 14688 | 15509/ 17509 | 17873/ 20873 | 21570/ 23570 | 33200 | ||||||
| 最大輪壓 | KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 | ||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 | |||||
| L2 | mm | |||||||||||
| H1 | mm | 1350 | ||||||||||
| H2 | mm | 1000 | 1100 | 1200 | 1300 | 1600 | ||||||
| H | mm | 8350/1135 | 8450/1450 | 8550/ 11550 | 8650/ 11650 | 12250 | ||||||
| B | mm | 4500/5500 | 5500/6500 | |||||||||
| B1 | mm | 5500/6500 | 6500/7500 | |||||||||
| B2 | mm | 6000/7100 | 7100/8100 | |||||||||
| B3 | mm | 1600 | ||||||||||
MH型16噸電動葫蘆門式起重機外形尺寸圖（箱梁式）
| 起重量 | t | 16 | ||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||||||
| 起升高度 | m | 6/9 | ||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||
| 司機室 | 20/30 | |||||||||||
| 電動機 | 地面 | YZRM1-6/4x2 | YZRM2-6/6.3x2 | |||||||||
| 司機室 | ||||||||||||
| 減速器 | ZSC600 | |||||||||||
| 車輪直徑 | mm | Φ600 | ||||||||||
| 電 動 葫 蘆 | 型號 | CD1 | ||||||||||
| 起升速度 | m/min | 3.5 | ||||||||||
| 運行速度 | m/min | 20 | ||||||||||
| 電動機 | 起升 | ZD151-4/13 | ||||||||||
| 運行 | ZDY121-4/0.8x2 | |||||||||||
| 工作級別 | A3 | |||||||||||
| 薦用鋼軌 | P38 | P43 | ||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||
| 起重機重量 | 地面 | Kg | 15217/ 18217 | 18923/ 21923 | 21822/ 24822 | 27020/ 30020 | 32753 | |||||
| 司機室 | Kg | 15667/ 18667 | 19373/ 22373 | 22272/ 25272 | 27472/ 30470 | 33208 | ||||||
| 最大輪壓 | KN | 143/150 | 152/159 | 165/174 | 169/176 | 190 | ||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | ||||||
| L2 | mm | |||||||||||
| H1 | mm | 2300 | ||||||||||
| H2 | mm | 1100 | 1200 | 1300 | 1400 | 1600 | ||||||
| H3 | mm | 9500/ 12500 | 9600/ 12600 | 9700/ 12700 | 9800/ 12800 | 9900 | ||||||
| B | mm | 5500/6000 | 6500/7500 | 7500 | ||||||||
| B1 | mm | 6500/7000 | 7500/8500 | 8500 | ||||||||
| B2 | mm | 7000/7500 | 8200/9200 | 9200 | ||||||||
| B3 | mm | 1600 | 1700 | |||||||||
MH型20噸電動葫蘆門式起重機外形尺寸圖（箱梁式）
| 起重量 | t | 20 | ||||||||||||
| 跨度 | m | 12 | 16 | 20 | 24 | 30 | ||||||||
| 起升高度 | M | 6/9 | ||||||||||||
| 運 行 機 構 | 運行速度 | 地面 | m/min | 20 | ||||||||||
| 司機室 | 20/30 | |||||||||||||
| 電動機 | 地面 | m/min | YZR160M1-6/6.3x2 | YZR160M2-6/8.5x2 | ||||||||||
| 司機室 | m/min | |||||||||||||
| 減速器 | ZSC600 | |||||||||||||
| 車輪直徑 | mm | Φ600 | ||||||||||||
| 電 動 葫 蘆 | 型號 | HC | ||||||||||||
| 起升速度 | m/min | 3.5 | ||||||||||||
| 運行速度 | m/min | 20 | ||||||||||||
| 電動機 | 起升 | ZD152-4/18.5 | ||||||||||||
| 運行 | ZDY121-4/0.8x4 | |||||||||||||
| 薦用鋼軌 | P43 | P50 | ||||||||||||
| 電源 | 三相交流380V 50HZ | |||||||||||||
| 起重機重量 | 地面 | Kg | 16850/ 17520 | 21630/ 22400 | 25000/ 25870 | 31000/ 32150 | 38000/ 39170 | |||||||
| 司機室 | Kg | 17850/ 18520 | 22630/ 23400 | 26000/ 26870 | 32000/ 33150 | 39000/ 40170 | ||||||||
| 最大輪壓 | KN | 198/206 | 218/226 | 232/240 | 265/273 | 302/310 | ||||||||
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 | |||||||
| L2 | mm | |||||||||||||
| H | mm | 6000 | 9000 | |||||||||||
| H1 | mm | 2725 | ||||||||||||
| H2 | mm | 1400 | 1600 | 1800 | 2000 | 2200 | ||||||||
| B | mm | 5500/6000 | 6500/7500 | |||||||||||
| B1 | mm | 6500/7000 | 7500/8500 | |||||||||||
| B2 | mm | 7000/7500 | 8200/9200 | |||||||||||
| B3 | mm | 1600 | 1700 | |||||||||||
