SQ型手動雙梁起重機（5、10、16、20噸）
產品介紹
SQ型手動雙梁起重機，起重量有5、10、16、20噸等，手動雙梁起重機是由大車運行機構、主梁、手動小車、手拉起升機構等共同組成，屬于有軌行走起重機，動力形式為手拉鏈條傳動，主要用于無電力車間和易燃易爆場所使用。
SQ型手動雙梁起重機生產廠家并提供非標起重量、跨度、起升高度、等方面的設計制造、安裝調試、大修改造、修理維修維保等服務。更多通用吊鉤、防爆、抓斗、電磁吸盤、冶金耐高溫、變頻調速、歐式新型（低凈空）等國標/非標/專用起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
產品說明
- 手動雙梁起重機
- 手動天車/吊機/行吊
- SQ型
- 手動橋式
- 河南新鄉
- 國標
- 國標
- 可非標定制
- 手動
- 定制生產
- 10~15天
- 全國
- 自提/代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

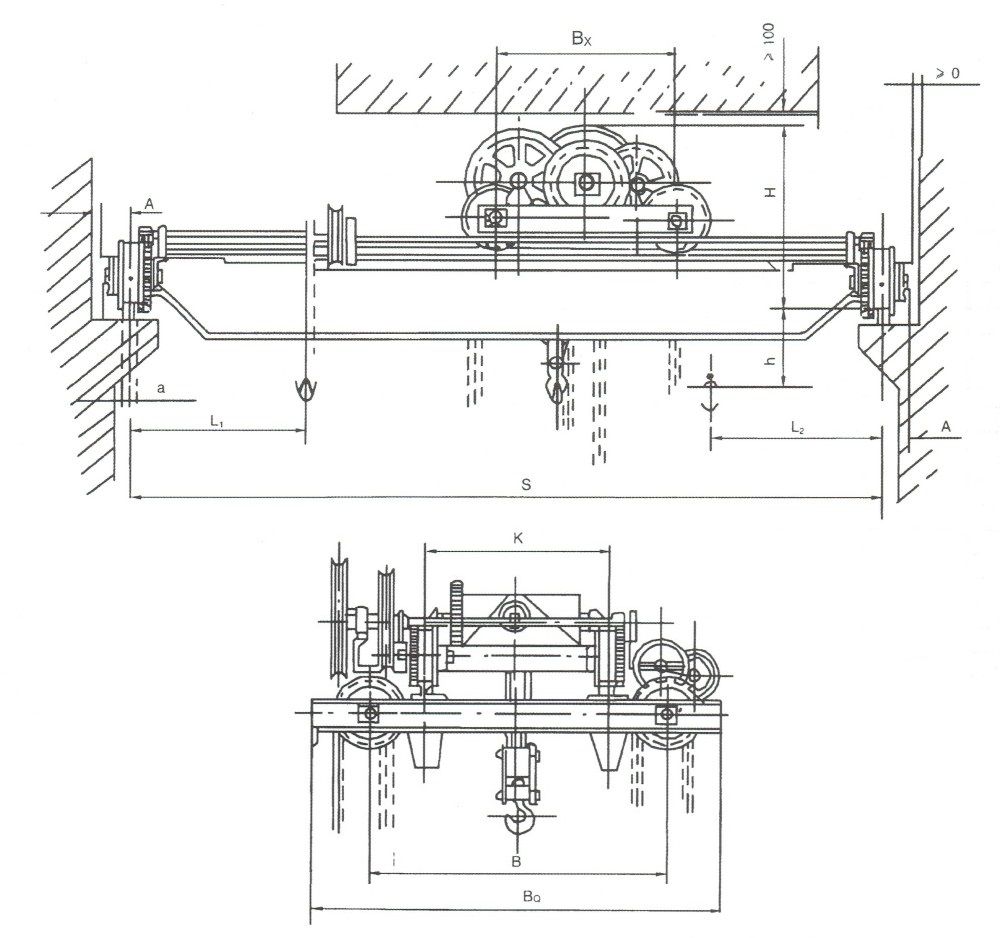

SQ型手動雙梁起重機外形尺寸圖
SQ型手動雙梁起重機技術參數及外形尺寸表
| 起重量 | 跨度 | 起升 高度 | 鋼軌寬 | 基本尺寸（mm） | 吊鉤極限尺寸 | 拽引力 | 大車輪壓 | 總重 | |||||||||
| B | BQ | H | A | Bx | K | h | L1 | L2 | 起重 | 小車 | 大車 | ||||||
| 不大于≤ | |||||||||||||||||
| t | m | m | mm | mm | Kg | KN | t | ||||||||||
| 5 | 10 | 10 :16 | 40 ; 50 | 2200 | 2800 | 1100 | 160 | 1300 | 1300 | 680 | 980 | 1020 | 37 | 10 | 30 | 33.5 | 3.45 |
| 11 | 34.2 | 3.64 | |||||||||||||||
| 12 | |||||||||||||||||
| 35.2 | 4.04 | ||||||||||||||||
| 13 | 36.3 | 4.25 | |||||||||||||||
| 14 | 38.3 | 4.78 | |||||||||||||||
| 15 | 38.6 | 5.00 | |||||||||||||||
| 16 | 40.1 | 5.64 | |||||||||||||||
| 41.0 | 5.89 | ||||||||||||||||
| 17 | |||||||||||||||||
| 10 | 10 | 60 ; 70 | 53 | 16 | 35 | 56.7 | 3.79 | ||||||||||
| 11 | 57.6 | 4.00 | |||||||||||||||
| 12 | |||||||||||||||||
| 59.7 | 4.60 | ||||||||||||||||
| 60.7 | 4.85 | ||||||||||||||||
| 13 | |||||||||||||||||
| 14 | 62.3 | 5.30 | |||||||||||||||
| 15 | 63.1 | 5.57 | |||||||||||||||
| 16 | 65.0 | 6.25 | |||||||||||||||
| 65.9 | 6.54 | ||||||||||||||||
| 17 | |||||||||||||||||
| 16 | 10 | 60 ; 70 | 2600 | 3200 | 1250 | 170 | 1500 | 1600 | 800 | 1000 | 1260 | 58 | 25 | 25 | 88 | 5.12 | |
| 89 | 5.48 | ||||||||||||||||
| 11 | |||||||||||||||||
| 12 | 91.2 | 5.98 | |||||||||||||||
| 93.4 | 6.28 | ||||||||||||||||
| 13 | |||||||||||||||||
| 14 | 96.2 | 7.21 | |||||||||||||||
| 15 | 97.6 | 7.56 | |||||||||||||||
| 99.6 | 8.21 | ||||||||||||||||
| 16 | |||||||||||||||||
| 17 | 101.0 | 8.57 | |||||||||||||||
| 20 | 10 | 60 ； 70 | 64 | 29 | 30 | 103 | 5.45 | ||||||||||
| 111.3 | 5.75 | ||||||||||||||||
| 11 | |||||||||||||||||
| 113.4 | 6.30 | ||||||||||||||||
| 12 | |||||||||||||||||
| 13 | 115.2 | 6.63 | |||||||||||||||
| 14 | 117.8 | 7.47 | |||||||||||||||
| 15 | 119.4 | 7.85 | |||||||||||||||
| 16 | 122.3 | 8.74 | |||||||||||||||
| 17 | 124.3 | 9.55 | |||||||||||||||
