QP、QPK、QPG系列啟閉機動滑輪
產品介紹
QP、QPK、QPG系列啟閉機動滑輪相關說明：
★設計閘門吊耳(或拉桿吊耳)時，應根據動滑輪的相關尺寸進行設計，動滑輪上的吊軸由制造廠配套；
★需將動滑輪下入門槽內時,則門槽的寬度尺寸應滿足動滑輪的最大外形尺寸；
★啟閉力為 1000KN 和 2x1000KN 以上規格啟閉機,動滑輪的吊軸上裝有卸軸器。
產品說明
- QP、QPK、QPG系列啟閉機動滑輪
- QP、QPK、QPG系列型
- 起重滑輪/滑輪組
- 河南新鄉長垣
- 承接非標制造
- 部分現貨
- 5~15天
- 全國
- 自提或物流托運
- 安裝另議
產品圖冊
相關參數
動滑輪外形示意圖
|
動滑輪技術參數表
| 噸位 | nxD | 尺寸(mm) | 中間軸支座 | |||||||||||

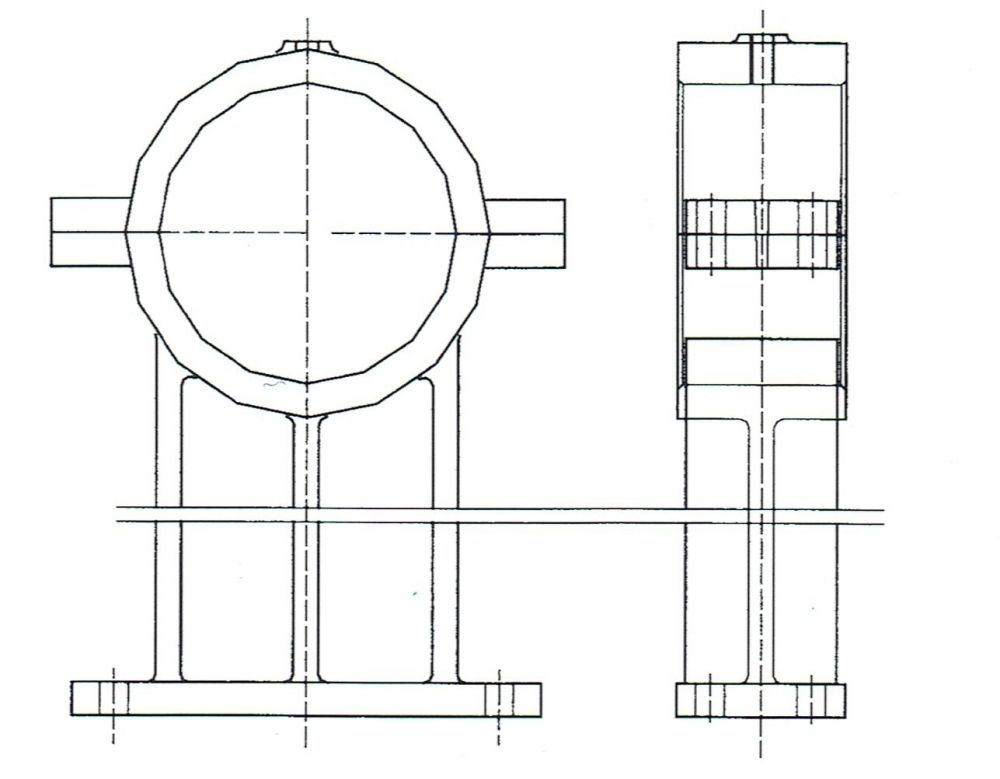

| d | D1 | D2 | D3 | A | B | C | E | H | H1 | H2 | H3 | 當卷揚機吊點距大于 6 米時，應使用中間軸支座，其結構示意如圖
| ||
| 5 2x5 | 2x260 | 60 | 410 | 370 | 310 | 143 | / | 210 | 120 | 310 | 75 | 605 | 145 | |
| 8 2x8 | 2x260 | 60 | 410 | 370 | 310 | 143 | / | 210 | 120 | 310 | 75 | 605 | 145 | |
| 16 2x16 | 2x400 | 80 | 565 | 525 | 480 | 179 | / | 260 | 145 | 380 | 90 | 765. | 138 | |
| 25 2x25 | 2x470 | 90 | 655 | 615 | 566 | 209 | / | 300 | 185 | 460 | 120 | 920 | 175 | |
| 40 2x40 | 4x470 | 100 | 650 | 610 | 570 | 284 | / | 645 | 190 | 500 | 160 | 995 | 212 | |
| 63 2x63 | 6x500 | 110 | 678 | 640 | 590 | 287 | / | 860 | 280 | 550 | 160 | 1074 | 251 | |
| 80 2x80 | 6x520 | 120 | 718 | 682 | 640 | 298 | / | 950 | 300 | 600 | 180 | 1160 | 276 | |
| 100 | 6x570 | 150 | 768 | 732 | 688 | 314 | 792 | 971 | 330 | 660 | 220 | 1284 | 316 | |
| 2x100 | ||||||||||||||
| 125 | 6x650 | 150 | 883 | 838 | 785 | 322 | 812 | 1045 | 400 | 750 | 220 | 1432 | 353 | |
| 2x125 | ||||||||||||||
| 160 | 6x870 | 200 | 1000 | 955 | 910 | 358 | 923 | 1205 | 420 | 900 | 270 | 1690 | 450 | |
| 2x160 | ||||||||||||||

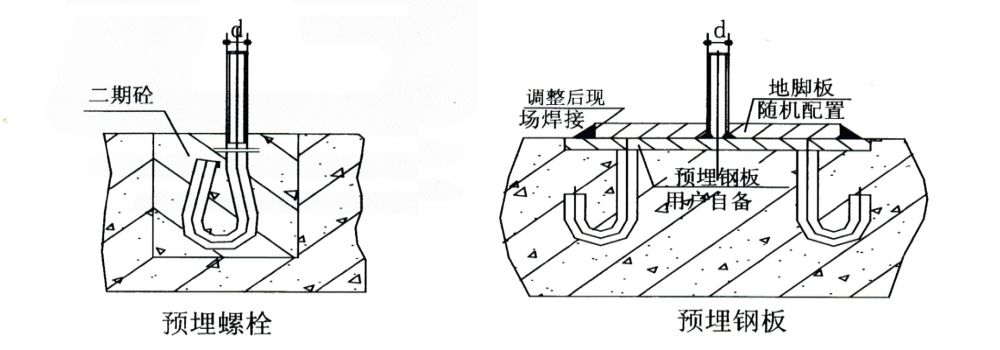

卷揚機地腳螺栓布置方法圖 卷揚機地腳螺栓的布置方法有二種，預埋螺栓和預埋鋼板‘’推薦使用預埋鋼板的安裝方式。
|
