ADH系列液壓直動制動器
產品介紹
ADH系列液壓直動制動器型號規格有：ADH60、ADH90、ADH120型等。ADH系列液壓直動制動器貨源產地、生產廠家還為用戶提供電磁鼓式制動器、盤式制動器、防風制動器、防爆/隔爆制動器、輪邊制動器、液壓/氣動直動制動器成套和推動器、驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等零部件的設計制造（定制）和配件批發零售、安裝修理維修服務，更多制動器產品規范標準、性能特性、型號選型、技術參數、制動力矩、退距、外形尺寸、常見問題以及價格報價請咨詢客服。
產品說明
- 液壓直動制動器
- 制動剎車/抱閘
- ADH系列型
- 工業制動器
- 河南新鄉/焦作
- 是
- 部分現貨
- 3~10天
- 全國
- 自提或物流托運
- 安裝另議
- 河南長垣
產品圖冊
相關參數
ADH60、ADH90、ADH120液壓直動制動器外形圖和基本技術參數尺寸表
ADH系列液壓直動制動器外形尺寸圖
| |||||||||||||||||||||||
| 制 動 器 型 號 | 基本參數 | 外形尺寸mm | |||||||||||||||||||||
| 盤徑 ΦA mm | 有效摩 擦半徑 Bmm | 工作 壓力 PMPa | 制動力公式N | 制動力矩公式 N.m | 進油口 尺寸 | 油缸 容積 cm3 | 重量 kg | C | D | E | F | G | H | 1 | J | K | L | O | P | Q | R | S | |
| ADH60 | 315 | 117 | 5 | ADH60制動力 =(p-0.25)x1560 ADH90制動力 =(p-0.25)x3000 ADH120制動力 =(p-0.25)x4710 | 制動力矩= 制動力/1000xB | Z1/8 | 26 | 11 | 56 | 50 | 190 | 40 | 25 | 45 | 72 | 156 | 60 | 241 | 137 | 33 | 34 | 23 | 26 |
| 355 | 138 | ||||||||||||||||||||||
| 395 | 156 | ||||||||||||||||||||||
| 445 | 183 | ||||||||||||||||||||||
| ADH90 | 495 | 190 | 35 | 23 | 56 | 61 | 222 | 50 | 30 | 65 | 80 | 205 | 90 | 285 | 180 | 50 | 46 | 30 | 33 | ||||
| 550 | 220 | ||||||||||||||||||||||
| 625 | 255 | ||||||||||||||||||||||
| ADH120 | 705 | 278 | 54.9 | 45 | 58 | 73 | 245 | 58 | 35 | 80 | 103 | 284 | 120 | 375 | 238 | 68 | 56 | 35 | 38 | ||||
| 795 | 322 | ||||||||||||||||||||||

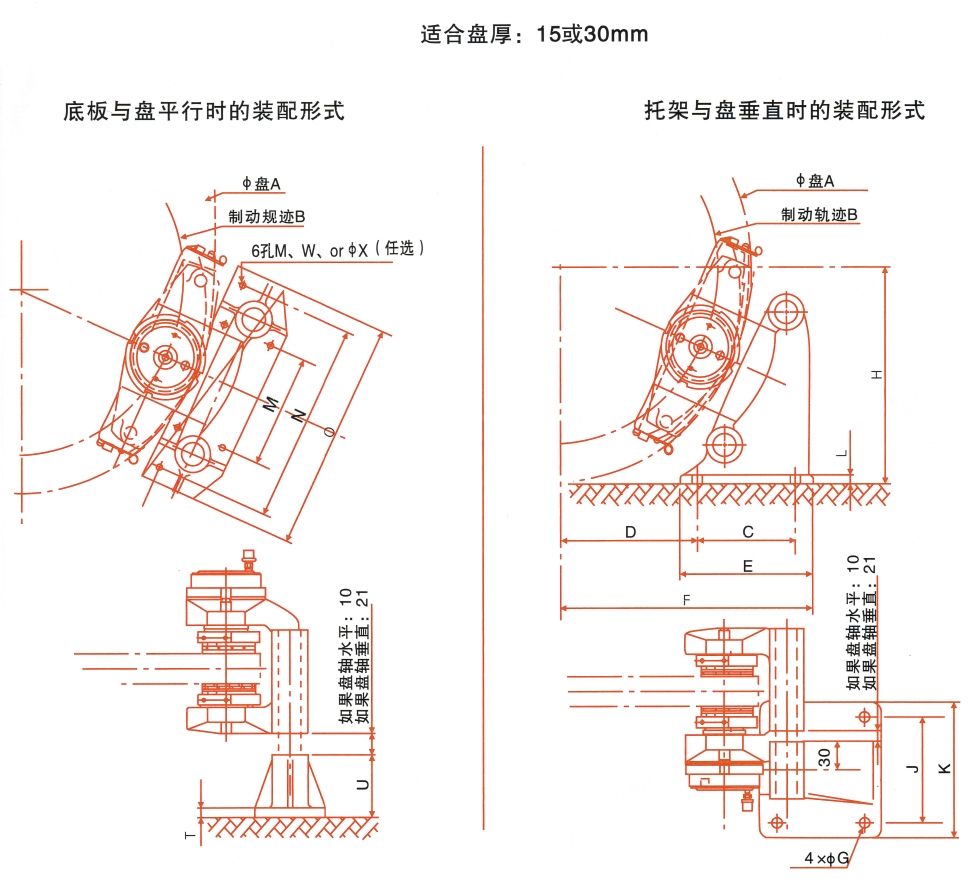

ADH60/90/120液壓直動制動器外形
| |||||||||||||||||||||
| 制動器 | A | B | C | D | E | F | G | H | J | K | L | M | N | 0 | P | R | S | T | U | W | X |
| ADH 60 | 315 | 117 | 90 | 135 | 130 | 245 | 12 | 160 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 |
| 355 | 138 | 95 | 145 | 135 | 260 | 12 | 180 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 395 | 156 | 105 | 150 | 145 | 275 | 12 | 200 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| 445 | 183 | 115 | 160 | 155 | 295 | 12 | 225 | 110 | 140 | 10 | 120 | 210 | 240 | 54 | 80 | 72 | 10 | 65 | 8 | 9 | |
| ADH 90 | 495 | 190 | 145 | 165 | 195 | 335 | 14 | 250 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 |
| 550 | 220 | 155 | 180 | 205 | 360 | 14 | 280 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| 625 | 255 | 170 | 190 | 220 | 385 | 14 | 315 | 120 | 150 | 15 | 160 | 270 | 300 | 66 | 96 | 80 | 12 | 70 | 10 | 11 | |
| ADH 120 | 705 | 278 | 210 | 230 | 270 | 470 | 16 | 355 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 |
| 795 | 322 | 230 | 250 | 290 | 510 | 16 | 400 | 140 | 175 | 20 | 200 | 370 | 400 | 70 | 100 | 103 | 15 | 85 | 12 | 13 | |
