15、20、25t電動運行式環鏈葫蘆
產品介紹
15~25t電動運行式環鏈葫蘆是電動小車（電動跑車）+環鏈電動葫蘆的一種組合，即升降機構為電動環鏈葫蘆，通過電動小車實現環鏈葫蘆左右移動的工作方式，起重量有0.3、0.5、1、1.5、2、2.5、3、5、7.5、10、15、20、25、30、35噸（t）等，運行式環鏈葫蘆適用于輕小型龍門架、電動單梁橋門式起重機以及工字鋼軌道單軌吊上面使用。
環鏈葫蘆設計起重量從0.3~60噸，屬于輕小型起重設備，可以安裝在電動單雙梁橋式起重機（天車、吊機）、門式起重機（龍門吊）、龍門架、旋臂吊、單軌吊工字鋼、KBK軌道組合以及固定吊點上面使用。室外露天環境中使用需要加裝防雨雪遮擋，易燃易爆場所應選用防爆型環鏈葫蘆。
電動運行式環鏈葫蘆生產廠家還為用戶提供掛鉤式（固定式）、手動運行式、臺車式等形式的單速、雙速、變頻環鏈葫蘆和防爆型（隔爆型）、低凈空式、無塵潔凈、雙吊點、同軸同步環鏈葫蘆整機以及起重鏈條、上下鉤、鏈條袋、控制電纜/按鈕、電動小車、起重電機、鏈輪傳動件、限位開關等環鏈葫蘆配件的生產制造與安裝調試、修理維修維保服務。更多環鏈葫蘆廠家品牌、產地貨源、型號規格選型、技術參數、圖紙圖片、出廠價格與工程報價等請咨詢客服。
產品說明
- 電動運行式環鏈葫蘆
- 鏈條葫蘆/鏈式葫蘆/電動倒鏈
- 電動環鏈
- 上海/浙江/江蘇/河南/河北
- 可非標制造
- 三相交流380V-50Hz（可改）
- 部分現貨
- 7~15天
- 木箱包裝
- 全國
- 自提或代辦托運
- 安裝另計
- 一年保修
- 上海；浙江臺州、寧波；河南新鄉長垣；廣東佛山、東莞、深圳；江蘇常州、無錫、蘇州；河北保定等
產品圖冊
相關參數

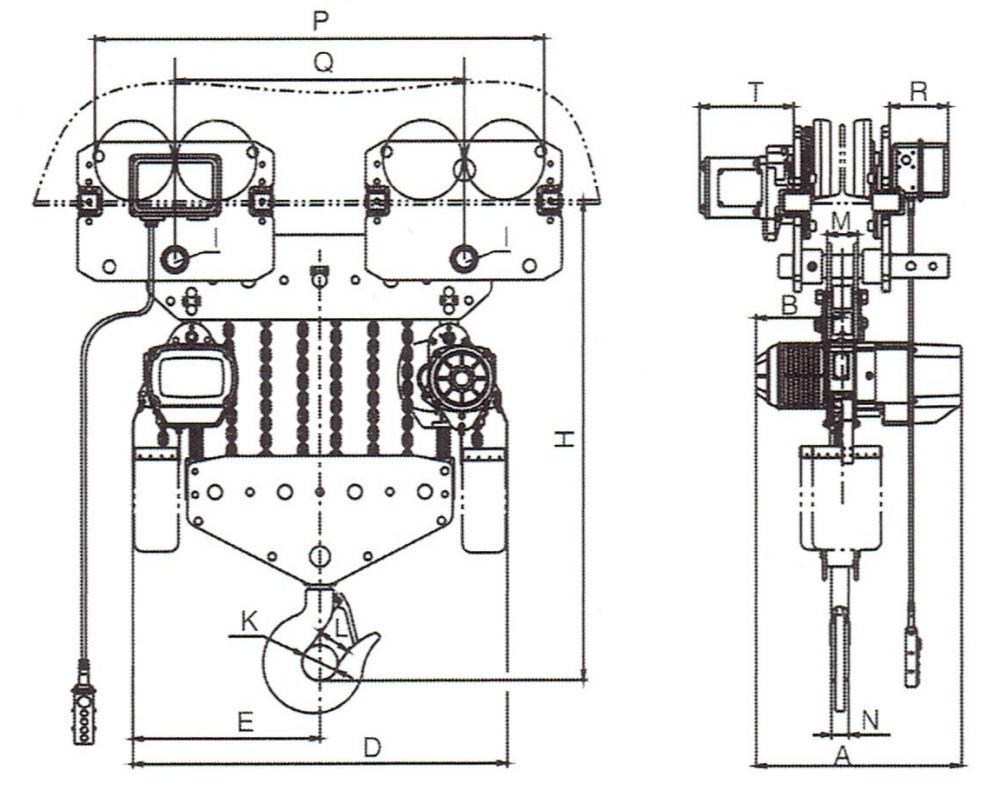

15、20、25t電動運行式環鏈葫蘆外形尺寸圖
15、20、25t電動運行式環鏈葫蘆技術參數表
| 類型/鏈條數 | 起重量(t) | 起升高度(m) | 起升速度(m/min) | 起升電動機 | 運行電動機 | 工字鋼梁軌道(mm) | |||||||||
| 功率(Kw) | 轉速(r/min) | 相數 | 電壓(V) | 頻率(Hz/s) | 功率(Kw) | 轉速(r/min) | 運行速度(m/min) | 相數 | 電壓(V) | 頻率(Hz/s) | |||||
| 運行式/六條鏈 | 15 | 3/9 | 1.8 | 3.0x2 | 1440 | 3 | 380 | 50 | 0.75x2 | 1440 | 11/21 | 3 | 380 | 50 | 150-220 |
| 運行式/八條鏈 | 20 | 3/9 | 1.4 | 3.0x2 | 1440 | 3 | 380 | 50 | 0.75x2 | 1440 | 11/21 | 3 | 380 | 50 | 150-220 |
| 運行式/八條鏈 | 25 | 3/9 | 1.3 | 3.0x2 | 1440 | 3 | 380 | 50 | 0.75x2 | 1440 | 11/21 | 3 | 380 | 50 | 150-220 |
15、20、25t電動運行式環鏈葫蘆尺寸規格表
| 類型/鏈條數 | 起重量 (t) | 單位(mm) | 鏈條直徑 | ||||||||||||||
| H | A | B | D | E | 1 | J | K | L | M | N | P | Q | R | T | |||
| 運行式/六條鏈 | 15 | 1310 | 630 | 315 | 1070 | 535 | Φ54 | Φ54 | Φ120 | 96 | 90 | 78 | 926 | 560 | 142 | 231 | Φ11.2 |
| 運行式/八條鏈 | 20 | 1470 | 630 | 315 | 1320 | 630 | Φ70 | Φ70 | Φ150 | 115 | 88 | 95 | 1106 | 740 | 142 | 231 | Φ11.2 |
| 運行式/八條鏈 | 25 | 1470 | 630 | 315 | 1320 | 630 | Φ70 | Φ70 | Φ150 | 115 | 88 | 95 | 1106 | 740 | 142 | 231 | Φ11.2 |
