產品介紹

       QP系列氣動鉗盤式制動器主要型號有:QP12.7-A、QP12.7-B和QP30-D、QP25.4-D型等,QP系列氣動鉗盤式制動器廣泛用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速。

       QP系列氣動鉗盤式制動器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5)、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZAZWZ2、ZWZ3鼓式制動器,廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM等盤式制動器,YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器,ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置(液壓罐、制動器電機)、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。

產品說明

  • QP系列氣動鉗盤式制動器
  • 抱閘/盤式抱閘
  • QP系列型
  • 工業制動器
  • 河南新鄉、焦作
  • 承接定制
  • 部分現貨
  • 7~12天
  • 不限
  • 自提或代辦托運
  • 安裝另議
  • 一年保修
  • 河南省長垣市

產品圖冊

相關參數

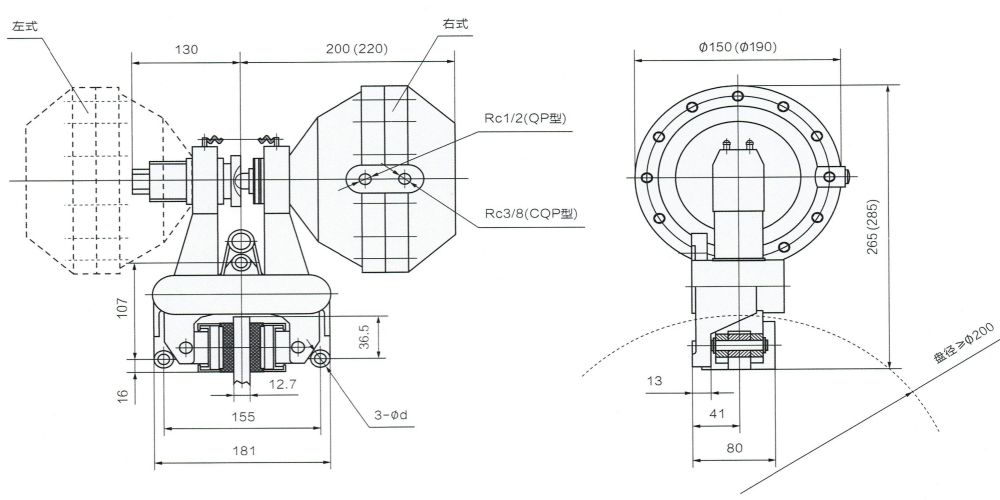

QP(CQP)12.7型制動器外形尺寸圖


制動器型號額定制動力(N)(八根彈簧)制動盤有效直徑(m)額定制動力矩(N.m)工作氣體容量(cm)總氣體容量(cm')重量(Kg)
QP12.7-A6400制動盤半徑-0.03額定制動力X有效半徑27355324
QP12.7-B480014029320

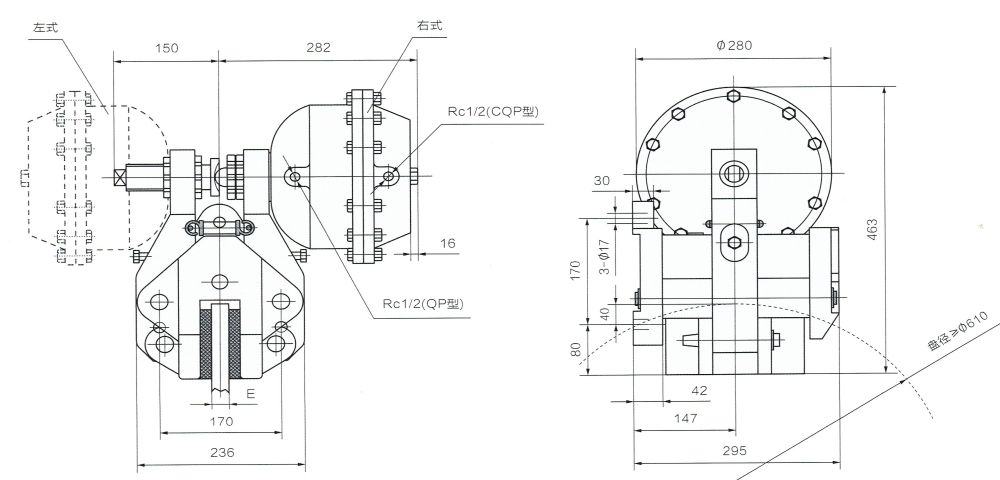

QP30(25.4)型制動器外形尺寸圖



制動器型號E額定制動力(N)(12根彈簧)制動盤有效直徑(m)額定制動力矩(N.m)工作氣體容量(cm)總氣體容量(cm)重量(Kg)
QP30-D3032800制動盤半徑-0.065額定制動力X有效半徑1400300070
QP25.4-D25.4


型號意義


例:

1.選用QP12.7型、A型氣包、彈簧為6根、氣包左式安裝,可寫為OP12.7-A-6左。

2.選用QPL12.7A型、B型氣包,帶機械式松閘顯示,氣包右式安裝,可寫為QPL12.7A-B-E右。

使用條件

★工作環境:-40~60℃;

★工作氣壓:5-7bar

★戶外雨雪侵蝕或腐蝕性氣體和介質應采用防腐型產品;

★空氣源不應有油、水和其它雜質。

主要特點

QP系列為彈簧制動,氣動釋放;

★整體結構簡單,體積小,重量輕;

★無石棉制動襯墊,綠色環保;

★制動襯墊安裝采用壓簧卡裝式,更換方便快捷;

★制動襯墊磨損后調整維修方便簡單;

★每種規格制動器的一種盤徑可進行四級制動力矩調整;

★所有動力源無需單獨設置,可與已有的空壓站并網使用,在供氣線路中加裝調速閥,制動時間可實現無級調整。
